炒股怎么加杠杆操作-指南针炒股软件可靠吗贴吧-【东方资本】,股票做t加1的方法和技巧,股票配资市场,股票配资网首页

固相萃取法提銪和鈾樹脂Tulsimer? CH-238

一、產(chǎn)品介紹

　　Tulsimer ^? CH-238 是一款含親銪和鈾官能團(tuán)的大孔弱酸螯合型離子交換樹脂。

　　在使用固相萃取工藝預(yù)富集和分離痕量銪(Eu)和鈾(U)的方法中發(fā)現(xiàn)，Tulsimer ^? CH-238 有極優(yōu)異的表現(xiàn)。采用放射性示蹤技術(shù)，使用 1?2,1??Eu 和 233U 放射性核素對(duì)銪和鈾進(jìn)行測(cè)定。結(jié)果表明，在 pH 5.3 時(shí)，樹脂對(duì)銪的最大吸附容量為 0.31 mmol/g;在 pH 3.1 時(shí)，對(duì)鈾的最大吸附容量為 0.96 mmol/g。

　　與銫和鍶相比，含親銪和鈾基團(tuán)的 Tulsimer ^? CH-238 樹脂在酸性條件下對(duì)銪和鈾具有強(qiáng)選擇性吸附能力。這種高選擇性主要源于官能團(tuán)中的氧供體原子，其在與銪和鈾的結(jié)合中發(fā)揮關(guān)鍵作用。因此，該樹脂可有效用于從不同核廢料或者礦石中預(yù)富集和分離銪和鈾。該方法操作簡(jiǎn)便、快速高效，適用于痕量銪和鈾的應(yīng)用。

　　Tulsimer ^? CH-238 洗脫吸附的放射性核素后，再生樹脂可重復(fù)使用。再生后的樹脂無殘留放射性活度，經(jīng)多次負(fù)載 - 洗脫循環(huán)后，交換容量幾乎保持不變，仍能維持原有性能。


二、重要參數(shù)

Tulsimer ^?CH-238 典型特性
主體結(jié)構(gòu)/Matrix Structure	大孔交聯(lián)聚苯乙烯/Macro porous Cross-linked Polystyrene
官能基/Functional group	親銪和鈾官能團(tuán)
物理形態(tài)/Physical form	濕潤(rùn)球形/Moist Spherical Beads
離子型式/Ionic form	氯/Chloride
目數(shù)/Screen Size USS(wet)	16 - 50
粒度/Particle Size (95% min)	0.3 - 1.2 mm
總交換量/Total exchange capacity	2.0 mol/L
濕度/Moisture content	40±3%
反洗穩(wěn)定密度/Backwash settled density	670 - 720g/l
熱穩(wěn)定性℃/℉/ Thermal Stability	60℃（140℉）
操作 PH/Operating pH range	0 - 14
溶解度/Solubility	不溶于一般溶劑/Insoluble in all common solvents

　　不同金屬離子的吸附量

　　含親銪和鈾官能團(tuán)的Tulsimer?CH-238樹脂帶有-2凈電荷，能從較高pH溶液中高效吸附鍶(II)等元素。但由于大多數(shù)放射性廢物溶液為酸性介質(zhì)，本研究重點(diǎn)考察樹脂在酸性/低pH溶液中的金屬離子吸附性能。

圖 1 Tulsimer? CH-238 樹脂對(duì)不同金屬離子的吸附量隨硝酸濃度的變化

　　Tulsimer?CH-238 樹脂對(duì)不同金屬離子的吸附曲線隨水相酸度的變化如圖1所示。在pH≤4時(shí)，對(duì)鈾和銪均表現(xiàn)出高吸附量，超過該pH值后吸附量急劇下降。在pH6時(shí)，銪和鈾的分配系數(shù)(Kd)值分別為1304和4890。Sr2?和Cs?等其他金屬離子的吸附量極低。

　　總離子交換容量

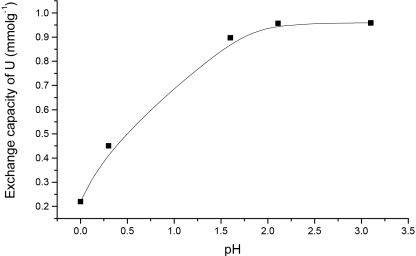

　　在不同pH值條件下，測(cè)定鈾和銪的總離子交換容量(圖2和圖3)。兩種金屬的交換容量均隨pH值升高而增加，但鈾在pH2.0-3.5范圍內(nèi)表現(xiàn)出恒定的交換容量，而銪的交換容量在pH高達(dá)5.5時(shí)仍呈單調(diào)增長(zhǎng)趨勢(shì)。在pH3.1時(shí)，樹脂對(duì)鈾的交換容量為0.96mmol/g;在pH5.3時(shí)，對(duì)銪的交換容量為0.31mmol/g。
